Bak hornet: D2-teknologien i JBL Summit K2 og Everest
Bak hornene i JBL Summit K2 og Summit Everest arbeider tre D2-kompresjonsdrivere sammen. To membraner i hver driver og en metallprintet tri-manifold er sentrale deler av konstruksjonen.

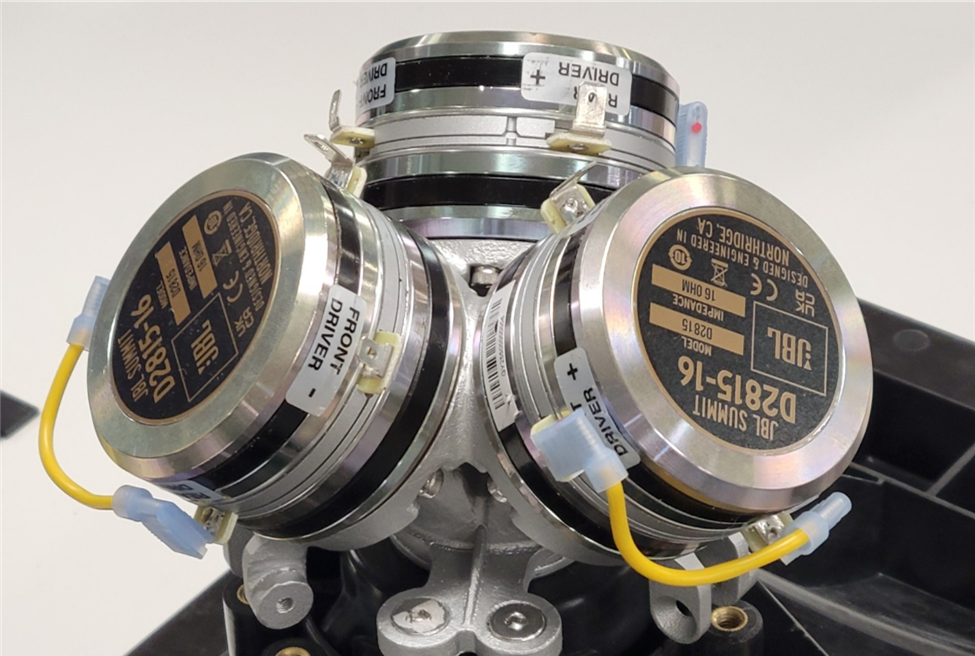

Hovedbildet viser tre D2815-16-drivere, typen som brukes i Summit K2. Foto: Harman.
To membraner deler arbeidet
I en D2-driver sitter to lette, ringformede membraner vendt mot hverandre. Hver har sin egen talespole og motor, men begge arbeider inn mot et felles akustisk kammer.
Ifølge Harman kan membranene dermed bevege seg mindre for å gi samme lydtrykk, eller gi høyere lydtrykk med samme bevegelse. Effekten fordeles også på to talespoler. Det begrenser virkningen av oppvarming, som ellers kan redusere lydnivået når en høyttaler belastes hardt.
Samme prinsipp, ulike drivere
| Modell | D2-drivere per høyttaler |
|---|---|
| JBL Summit K2 | 3 × D2815, med doble 1,5-tommers membraner |
| JBL Summit Everest | 3 × D2820, med doble 2-tommers membraner |
Tre drivere, én vei inn i hornet
Utfordringen er å samle lyden uten brå endringer i lydkanalenes tverrsnitt. JBL har derfor utviklet en tri-manifold: tre separate kanaler som gradvis endrer form og møtes i én rund utgang mot hornet.
Dette gir lydbølgene en sammenhengende utvidelse. Den kompliserte geometrien inne i manifolden lages ved å 3D-printe delen i metall. Harman beskriver en utvikling med mer enn tolv prototyper før løsningen var på plass.
Prinsippillustrasjon fra Harman. Snittet viser én av lydveiene gjennom driver, manifold og horn.
Hva betyr dette for musikken?
Harman fremhever kapasitet og dynamikk: mellomtone- og diskantdelen skal kunne følge de store basselementene også når musikken krever mye. Hvordan høyttaleren fungerer i et konkret anlegg, avhenger samtidig av rom, plassering og elektronikk.
Vil du vite mer om Summit K2 eller Everest? Ta kontakt med Bach’s HiFi for en prat om høyttalerne og et passende oppsett.
Kilder: Harman Luxury Audio News – Lots of Waves in One Place og The D2 Compression Driver, samt JBLs produktinformasjon for Summit K2 og Summit Everest. Originalfoto og illustrasjon: Harman.
